Fabrication d'un capteur permettant de mesurer l'humidité de terre d'une plante.

Ce capteur pourra, par exemple, une fois relié à un arduino ou n'importe quel autre carte à contrôleur micro-contrôleur, de déterminer automatiquement quand arroser une plante, ou quand une plante a été arrosée.

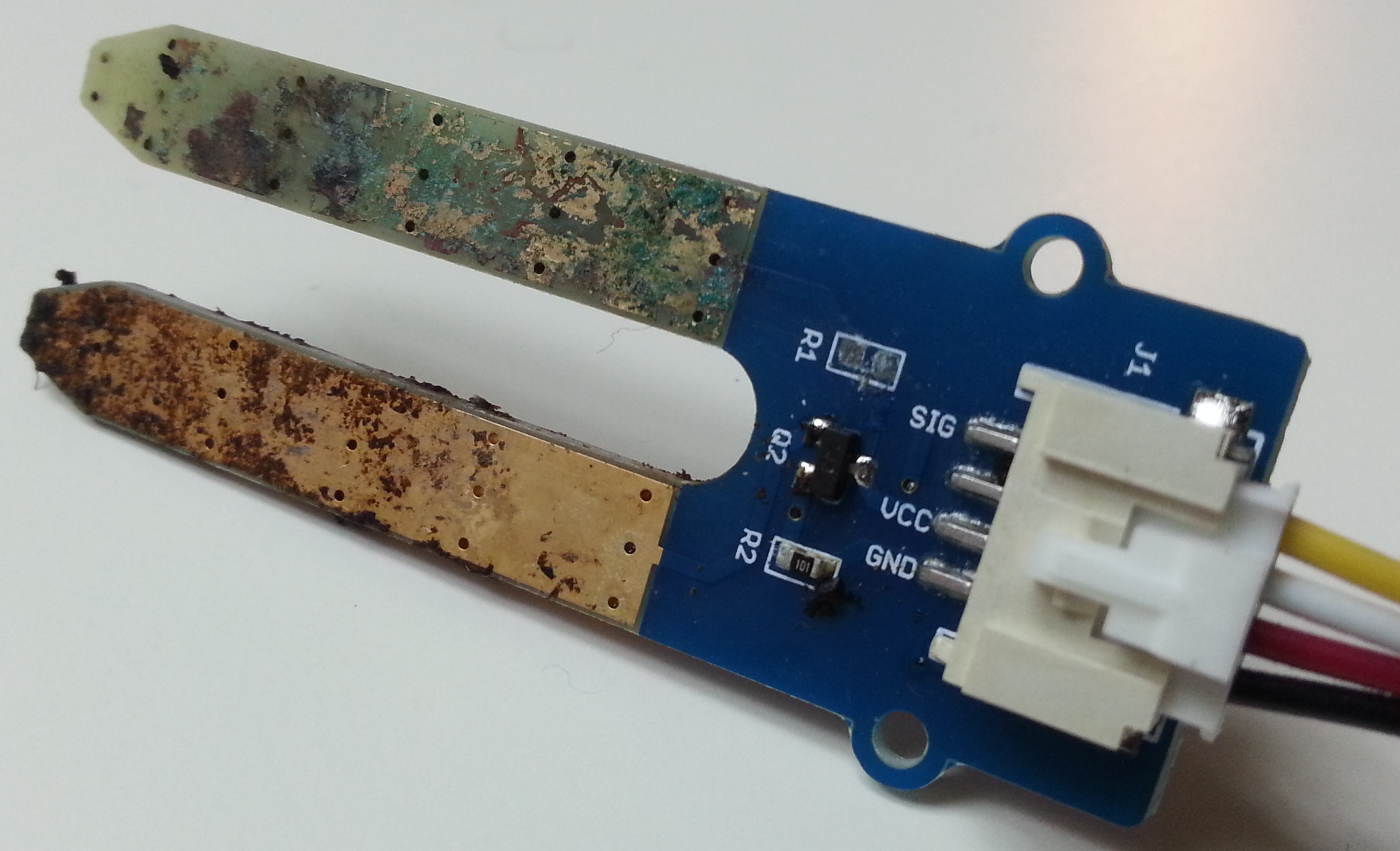

J'utilisais jusqu'ici un capteur d'humidité acheté dans le commerce. Ce capteur est fabriqué sur la base d'une plaque de circuit imprimé en forme de U à planter dans la terre.

Mais au bout de quelques mois d'utilisation c'est le drame : la légère acidité de la terre, et le courant circulant entre les deux deux pattes de la sonde a généré une réaction d’oxydoréduction suffisante pour ronger complètement la fine couche de cuivre du circuit de l'une des deux pattes.

Plutôt que de racheter un nouveau capteur, qui risquait d'avoir le même problème dans quelques temps j'ai décidé d'en fabriquer un moi même en essayant de prendre en compte ce problème d'oxydoréduction.

Le principe du capteur est de planter deux sondes dans la terre et de mesurer, de faire circuler un courant entre les deux sondes et de mesurer la résistance de la terre. En effet la résistance( électrique) de la terre va varier en fonction de son humidité.

Nous n'allons en fait pas mesurer, la résistance de la terre directement mais plutôt la tension circulant dans la résistance générée par la terre. La terre ayant une résistance élevée, la tension mesurée risque d'être très faible, pour palier a ce problème nous utiliserons un petit transistor npn pour amplifier le signal.
