Une découpeuse vinyle est aussi appelée traceur de découpe sur vinyle. Il s’agit d’une machine à commande numérique qui permet de découper des matières, telles que du vinyle, du flex…

Elle est utilisée dans de nombreux domaines : affichage publicitaire, signalétique, décoration, textile, etc. (ex : fabrication de stickers, de transferts pour tee-shirts…).

L'utilisation de cette machine est très proche de l'ancienne version Découpeuse vinyle Roland GX-24 disponible précédemment au Carrefour Numérique².

La découpeuse vinyle fonctionne avec des dessin vectoriels, nous utiliserons donc inkscape pour préparer nos découpes.

• Pour des images, logos, textes, votre dessin ne doit contenir que des traits de contour OU un fond. Si vous laissez les 2, il y aura 2 passages de découpe et l'objet sera au mieux mal découpé, au pire à refaire.
• Faites une rotation à 90 degrés de votre travail. Si vous oubliez de faire cette rotation vous risquez de découper le motif au mauvais endroit et/ou d'avoir un motif partiellement découpé.
• Réduisez la taille de la feuille à la taille de votre dessin : Fichier ⇒ Propriétés du document ⇒ Redimensionner la page au contenu ⇒ Ajuster la page au dessin
• Essayez d’éviter autant que faire se peut les angles aigus dans la forme que vous souhaitez découper, le cutter ne se comportant pas de façon optimale lors de brusques changements de direction.
• Si vous souhaitez découper un transfert pour T-Shirt n'oubliez pas de retourner votre motif (miroir) avant la découpe. Plus de détails dispo. sur la page de la Presse Thermique</note>

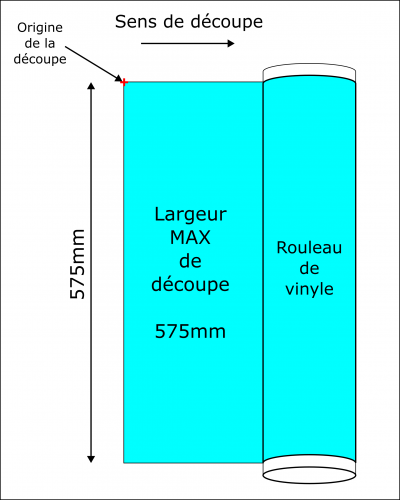

• Ci-joint un fichier SVG afin de vous aider dans la préparation de votre fichier :

• Allumez la machine en appuyant sur le logo POWER (sur pavé de commandes à droite).
  • Insérez votre feuille, ou rouleau par l'arrière dans la machine. passez sous le traceur.
    • Attention si vous utiliser un rouleau et que vous sélectionnez feuille, la machine déroulera tout le rouleau pour mesurer la totalité de la matière.
    • Attention si vous utiliser une feuille celle ci doit être rectangulaire, en effet avec une feuille biscornue la machine risque de ne pas détecter correctement les dimensions de la page et de ne pas fonctionner correctement.
    • Utiliser les petites ligne en relief pour vous assurer que votre veuille est bien droite dans la machine.
  • Placez les 2 taquets/roulettes sur les zones signalées en blanc de façons à ce qu'il maintienne votre pièce de vinyle/flex tout en obstruant le moins possible l'espace de travail.
    • Il est recommandé de placer le taquet de gauche sur les zones blanche située à l'extrémité gauche de la machine.
    • Si l'un des 2 taquets n'est pas correctement placé, la machine ne détectera aucun matériau
  • Relevez le levier situé à l'arrière à gauche pour bloquer votre matériau
  • Indiquez quel style de matériau vous utilisez (feuille, rouleau ou bord)
  • Configurer l'origine de la découpe : placer la tête de découpe à la position de départ (généralement extrémité gauche), puis appuyer quelques secondes sur le bouton ORIGIN.
  • Assurer vous que le curseur “physique” de force de découpe est bien positionné, (en général à 0)
  • Régler la force du cutter en fonction du matériau utilisé (voir tableau ci dessous):
    • Appuyer sur le bouton FORCE
    • Utiliser les flèches pour indiquer le réglage souhaité
    • Appuyer sur ENTER pour valider

• Commencez par vérifier les étapes précédentes, en particulier que vous avez bien fait le zéro pour indiquer ou commencer la découpe, que la force est correctement réglée et que votre dessin est tourné de 90°
• Cliquez sur l’icône Imprimer (ou Fichier » Imprimer)
• Choisissez l'imprimante Roland GS-24
• Allez dans préférences
  • Cliquez sur le bouton “Get from machine” pour détecter la taille de votre matériau
  • Mettez la rotation à 90 degrés Ne pas oublier de cocher cette case sinon votre découpe ne fonctionnera pas.
  • Cliquez sur OK
• Cliquez sur Imprimer et la découpe se lance si vous n'avez rien oublié

• Coupez la partie découpée avec des ciseaux ou un cutter si vous utilisiez un rouleau
• Appuyer sur le levier située à l'arrière à gauche pour libérer votre matériau
• Enlevez le rouleau ou la feuille qui aurait été laissé.
• Appuyez sur le bouton POWER pour éteindre la machine

Ce tableau est en cours de rédaction au 13/12/2022, si les réglages indiqués ne sont pas correct, ou si vous utilisez un matériau non documenté merci de mettre à jour le tableau.

Materiau	Force	Pen Force	Date	Remarques
Flex Blanc	240	0 (À ajuster pendant la découpe si besoin)	13/12/2022	Ne pas oublier d'imprimer le motif en miroir. La feuille de transfert doit être positionnée avec le côté brillant vers le bas et le côté mat vers le cutter
Vinyle Bleu Noir Rouge Vert Blanc Jaune	130	0 (À ajuster pendant la découpe si besoin)	13/12/2022

Afin de tester vos réglage, positionner la matière sur la découpeuse et appuyer 3 secondes sur le bouton TEST pour faire une découpe de test automatique.

Vous pouvez répéter cette opération en ajustant vos réglages pour obtenir la meilleure découpe de votre matière.

• La machine est éteinte.
• Dévisser l'embout doré, le pousser vers la droite.
• Ouvrir le support en métal qui tient le support de la lame (noir en plastique).
• Pour sortir la lame un peu plus (entre 1/4 et 1/2 de l'épaisseur d'une carte de crédit), tourner l'embout noir dans le sens des aiguilles d'une montre.
• Pour rétracter la lame, tourner l'embout noir dans le sens contraire des aiguilles d'une montre.

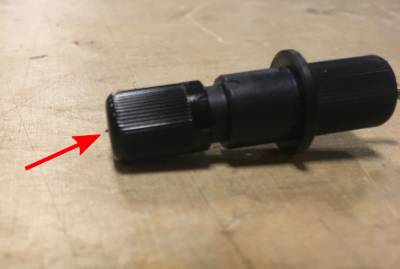

N'oubliez pas de contrôler l’extraction de la lame du cutter de quelques dixième de millimètre comme sur la photo ci-dessous. N’hésitez pas sur ce point de demander conseil à un médiateur :

Pour utiliser le vinyle transparent sur cette machine, une des technique possible est de le marquer. Pour ce faire, il faut baisser la puissance (90 sur le transparent). Cela permet de marquer cette matière.
