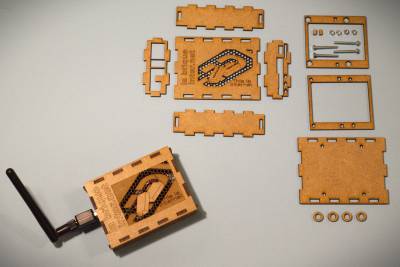

Les nouvelles carte olimex des “Briques Internet” ne sont plus compatibles avec les boîtiers plastiques vendus. Voici donc une solution de boite à découper au laser qui pallie au problème (et qui est un peu classe quand même un petit peu)

Vous aurez besoin :

• d'une planche de medium de 3mm découpées au laser selon le plan fourni ci-dessous
• de 4 vis de 3mm et de 25mm de long
• de 4 écrous de 3mm
• d'un peu de colle à bois
• d'une quinzaine de minutes pour effectuer le collage permettant d'emprisonner les écrous

• prendre le couvercle décoré (pièce 1) en le retournant, décoration coté table, comme sur le schéma ci-dessus
• coller la pièce 2 dans la position indiquée sur le schéma (on peut s'aider des pièces de coté de la boite pour bien positionner la pièce 2 sur la 1 (mauvaise position = montage finale impossible !)
• glisser les écrous dans les 4 trous hexagonaux
• glisser les petites pièces de positionnement dans les trous carrés de la pièce 2
• coller la pièce 3 sur la pièce 2 en s'aidant des positionnements carrés. attention à ne pas remplir de colle les écrous

une fois la colle sèche, la boite peut être démontée, remontée à volonté avec la carte olimex positionnée dedans.

Les vis se mettront coté non décoré (le dessous de la boite) et se visseront dans les écrous prisonnier. Il est alors possible de coller les 4 pieds autour des vis (attention de ne pas coller les vis !)
