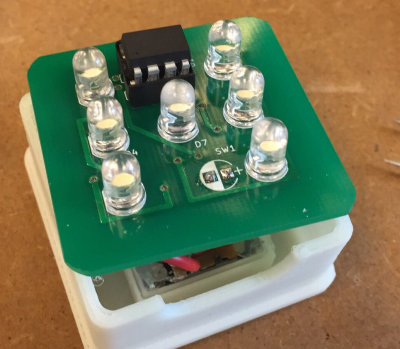

Dé électronique qui tire un numéro au hasard via un microcontrolleur lorsqu'on le secoue.

Porteurs du projet: Solène Badibanga Kalenda & Charly Oudy (contacts : sb.kalenda@gmail.com, charlycop@free.fr)

• Date de début : 18 Mai 2018
• Par ce projet simple, nous espérons mettre en pratique nos cours de L3 EEA en électronique numérique et de se confronter aux difficultés d'un projet réel.
• Dé électronique qui tire un numéro au hasard via un microcontrolleur lorsqu'on le secoue.
• Nous avons pris l'idée de HELIOX, ainsi que les fichiers STL, mais nous réaliserons toute la partie électronique en autonomie.
• Date de fin : 5 Juillet 2018

imprimante 3D (Ici Up Mini) avec PLA ou ABS.

Fer à souder

CNC pour le PCB

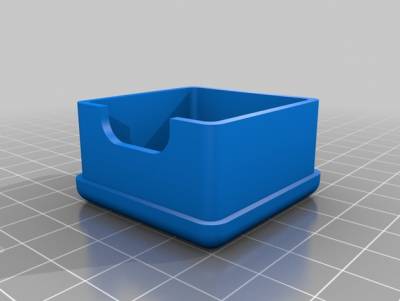

On utilisera les fichiers STL fournis par HELIOX

Documentation technique officielle Site officiel

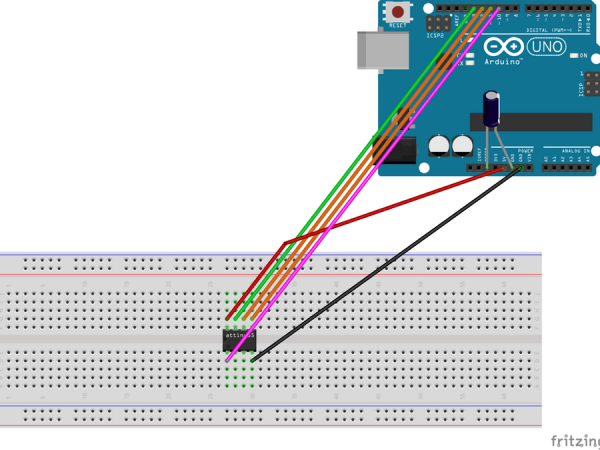

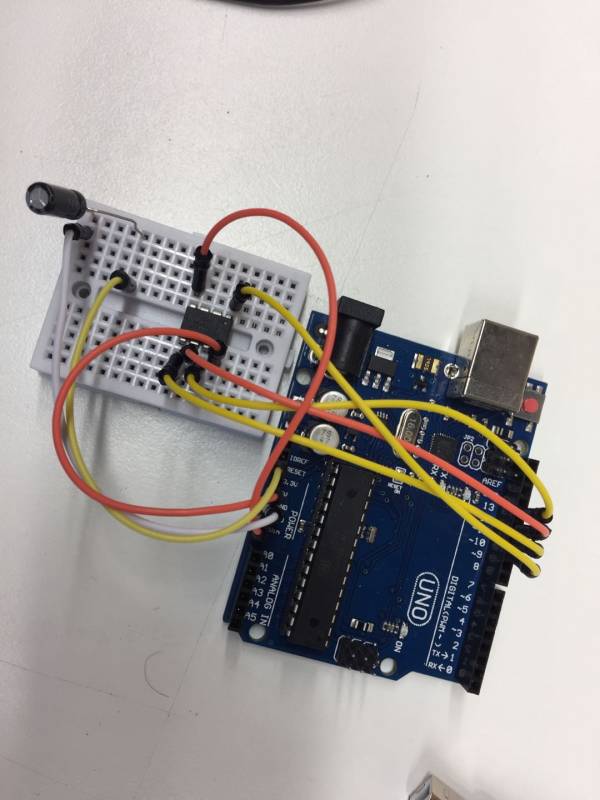

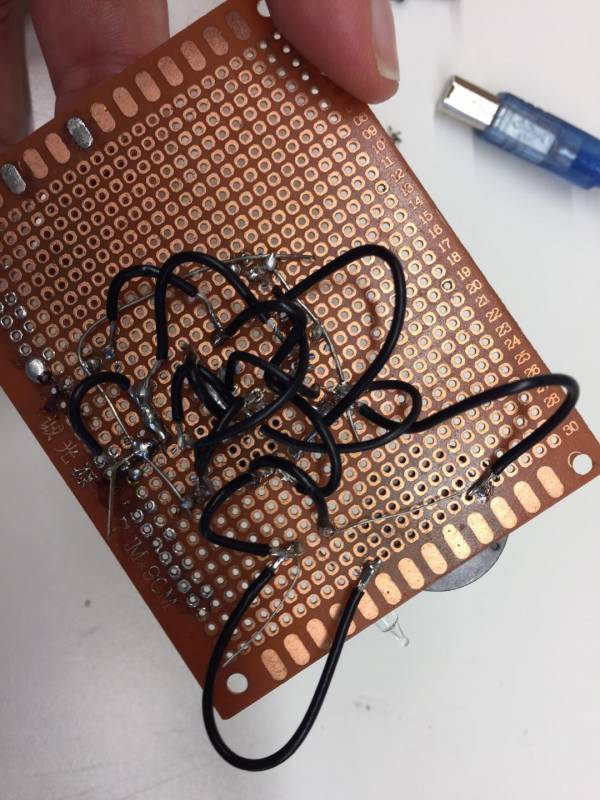

On utilisera un Arduino Uno pour flasher le μController ATtiny85PU - Page Officielle

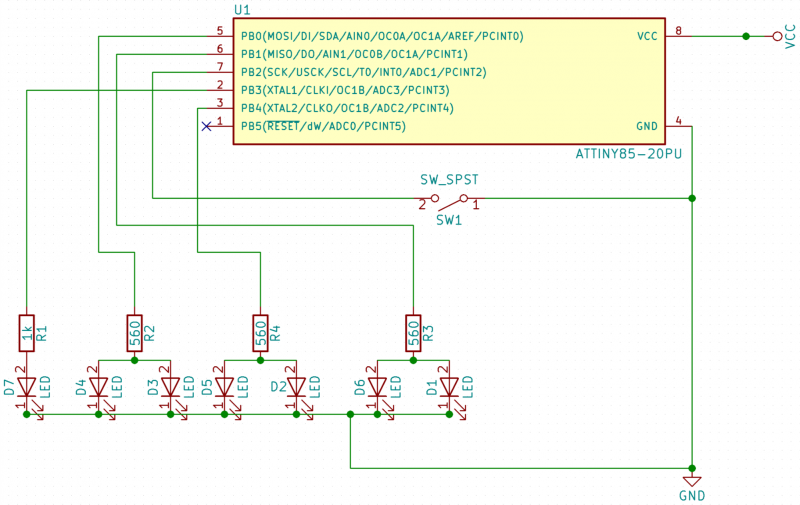

J'ai réalisé le schéma sur Kicad

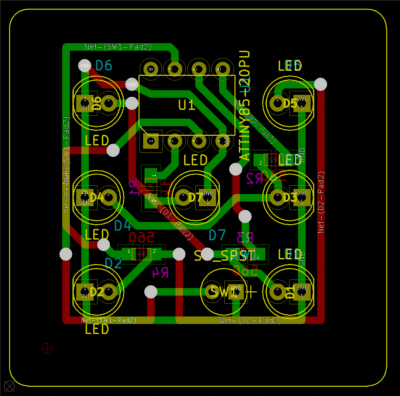

Puis le PCB en double face

PROJET KiCAD COMPLET

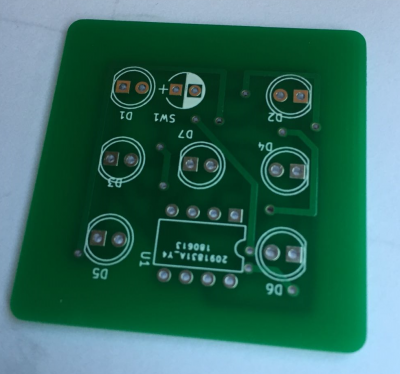

Après plusieurs essais infructueux sur CNC, j'ai commandé 10 PCBs double face sur JLCPCB.COM pour 7€ frais de port compris.

Pour la méthode complète, je vous recommande le tutoriel que j'ai suivi, de HELIOX sur cette video

J'ai tenu à éviter les fonctions simplifier arduino et utiliser les interruptions pour le déclenchement du lancé de dé.

Fichier du code C
