Decoration pierre
Fiche projet
Petite réalisation d'un écrin pour une pierre, pour la résidence du Collège Lamartine 2017-2018
Conception
Le but était de créer une pièce pour mettre en valeur une pierre (Calcite miel) pour la résidence. N'ayant pas une grande habilité manuelle, mais connaissant bien les machines et les outils à commande numérique, j'ai préféré utiliser les ressources du Fablab.
Réalisation
Premièrement, il fallait mesurer les dimensions de la pierre. Par chance elle est plutôt régulière, mais pas franchement rectangulaire. La pierre est un parallélépipède d'environ 16*18*22mm, mais pas rectangle. Le principe à été de créer une pièce qui ne permette pas à la pierre de sortir (ni de rentrer donc), mais qui ne la cache pas.
Le premier jet a été de simplement faire le “cube” percé, puis de fixer des câbles en nylon pour pouvoir l'accrocher par la suite. Soyons honnête, le résultat était un peu cheap. Techniquement, avant que la machine imprime les barreaux du haut, j'ai piégé la pierre dans l'impression.

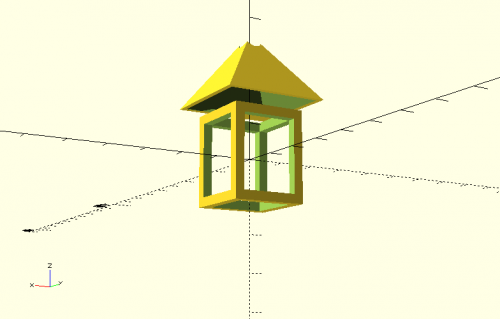

J'ai trouvé rigolo de rajouter un chapeau pyramidal percé pour donner à la pièce une allure de lanterne japonaise.
Temps de réalisation machine environ 15 minutes par pièce.
Difficultés rencontrées
les mesures de la pierre. le 3eme essai fut le bon. Le premier 25*25*20, laissait échapper la pierre et le 2eme 20*20*20 était trop petit pour enfermer la pierre…
Suites du projet
A voir si d'autres élèves veulent essayer
Code Openscad
difference(){
cube([20,20,25],center=true);
cube([31, 15, 20], center=true);
cube([15, 31, 20], center=true);
cube([15, 15, 31], center=true);
}
translate([0,0,15]){
rotate([0,0,45]){
difference(){
cylinder(r1=20,r2=0,h=20,$fn=4);
cylinder(r1=18,r2=0,h=20,$fn=4);
cylinder(r=3,h=30, $fn=100);
}
}
}
Photos
