travail de finesse avec la découpeuse laser (trotec 300) pour la création d'une maquette ferroviaire

J'ai réalisé des test pour créer des grilles pour une maquette de bateaux.

j'ai souhaité réaliser avec le plus de finesse possible des maquettes.

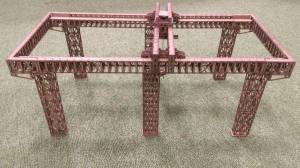

Je me donc suis penché sur la réalisation d'une structure plus complexe ( pont transbordeur )

Le dessin libre à été réalisé sur inkscape puis découpé avec la Trotec 300 dans un carton de 1 mm d'épaisseur avec les paramètres suivants ( puissance 70 et vitesse 1.5 ).

J'ai eu quelques soucies pour créer les pièces d'angles (voir photo), et j'ai utilisé un morceau de paille de plastic pour créer un axe de roue qui se clips dans le chariot (voir photo).

Ici d'autre test ont été réalisé avec la même technique.
