Avancement du projet : [♥♥♥♥♥♥ 75 % ♥♥♥♥♥♥]

J'ai vue à la makerfair Paris, beaucoup de maker réalisant leur piano avec MakeyMakey, j'ai donc voulue proposer ma version avec arduino.

Do, Ré, MI, Fa , Sol , La , Si , Do+ ✔

Je m'appel Benoit Piriou, je suis directeur du club de robotique de l'école d'ingénieur ISEN LILLE. Contrairement à mon équipe, j'ai toujours travaillé avec des modules pré-programmé utilisant assez peu d’électronique et surtout des langage graphique.

Je me suis donc lancé dans ce projet afin :

D'apprendre à faire des branchements sur Arduino (interrupteur + led) et le langage.

✔ Etape 1 : Le support du piano.

✔ Etape 2 : Les touches

L'étape suivante vise à définir l'emplacement de vos touches, étant donnés que je ne suit pas un grand mélomane, j'ai fait un piano relativement semblable au piano classique. Avec les notes dans le même ordre que sur les piano à corde.

Définissez l'emplacement de vos futur touches en collant un scotch double face à l'endroit voulue. Ne pas oublier de libérer un espace facile d’accès sur votre projet pour y loger l'arduino.

Au dessus de chaque touche à environ 1cm, faite un point de crayon à papier, et percer le avec la perceuse colones, par ces trou nous passerons les câbles. Répétez l'action pour les 8 notes Do⇒Do+

✔ Etape 3 : Le Câblage

Une fois tout les scotch double face collé :

-Faire passer un câbles par les trous.

-Dénudé ensuite sur 5-6cm et faite une boucle.

-Coller la boucle.

-Coller une feuille d'aluminium par dessus.

L'autre extrémité du câble doit être ramené au niveau de l'emplacement de l'arduino. On peut comme je l'ai fait faire passer les câbles dans une gaines (blanche sur la photo “Face arrière”), ou alors choisir de prendre un câble Multit fil plus propre mais plus délicat à dénudé Voir(Multi color sur la photo “Face arriéré”).

Face Avant :

Face arriére :

Il faut ensuite que les câbles reviennent du coté piano de la planche, pour cela il faut percer un trou au dessus de l'emplacement de l'Arduino et faire passer vos câbles dedans.

La flèche range indique l'endroit où j'ai percé, j'ai utilisé un foret de 15mm.

Dernière étape avant de passer aux branchements : Fixé l'arduino au support. Pour cela ne surtout pas faire une fixation définitive (à la colle ou autre) car un Arduino c'est programmable, donc on le réutilisera surrement dans un autres projet !

J'ai choisit de le fixer avec 3 visses et écrous.

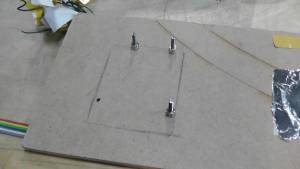

-Reporter avec un crayon à papier l'emplacement des “trou” de l'arduino sur votre support.

-Percer avec un foret de 3mm

-Insérer vos visses par le dessous puis mettre 2 boulons sur chaque visses (Grace à ces deux boulons il y aura un jeux entre la planche et l'arduino).

-Mettre l'arduino sur les visses

-Remettre un boulon sur chaque visses.

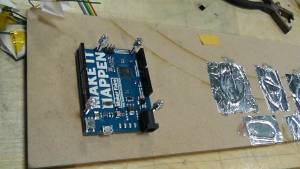

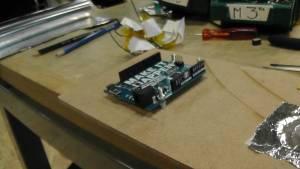

Quelque photo d'illustration :

Anecdote : Je n'ai mit que 3 visses car le trou que j'ai fait pour la 4e visse n'était pas en face de celui de l'arduino.

✔ Etape 4 : Les branchements

✔ Etape 5 : Les Tests

Maintenant que le projet est terminé, si vous souhaitez le refaire, vous prenez moins de risque qu moi qui suit partit de zero.

L’erreur majeur en électronique est de vouloir faire tout le produit d'un seul bloc !

Avant de vous lancer dans l’électronique et le câblage de tout le piano, tester d'abord votre réalisation et un cde pour une seule touches. Et ensuite passé au piano.

En transportant mon projet inachevé jusqu'à chez moi j'ai eut une idée/regret : Pourquoi ne pas avoir conçu le piano comme un manche de guitare, comme dans guitare hero !

A vous de jouer si l'idée vous tente !
