Supports en médium 3mm découpés au laser pour arduino nano/micro.

Grâce à l'utilisation de 2 mini-breadboards (170 contacts) séparés judicieusement sur le support, il est possible de placer un arduino nano/micro entre ces deux breadboards sans rendre indisponibles de contacts.

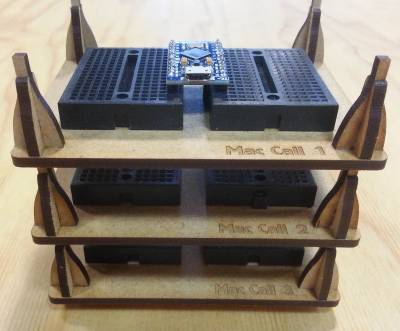

Avec leurs pieds et les entretoises, ces supports sont empilables les uns sur les autres pour simplifier leur rangement.

Le fichier inkscape permettant de sortir les supports avec leurs pieds (les demi-ronds) et les entretoises :

• Les lignes rouges sont du marquages
• Les lignes bleues et vertes de la découpe

• les pieds sont à coller sur le dessous du support, dans les trous les plus proches du centre de la plaque.
• les entretoises sont à coller sur le dessus du support, dans les trous le plus à l’extérieur de la plaque.
• Ainsi le haut des entretoises peut venir se caler dans les pieds du support du dessus, et les plaques peuvent s'empiler facilement.
• Les breadboards peuvent être vissées sur le support (vis M2x10mm) ou simplement collées avec leur adhésif double face (ou les deux). Pour que la distance entre les deux breadboards soit bonne, il faut placer un arduino “à cheval” entre les 2 breadboards avant de les fixer/coller.

Trouver la bonne hauteur des entretoises pour permettre d'empiler les supports sans enlever les arduinos a nécessiter pas mal d'essais.

Les breadboards utilisées dans ces supports se trouvent sur ebay pour 1$ pièce environ, par exemple ici

dccduino nano, l'équivalent d'un arduino nano pour 3-4$

arduino nano "original" pour 6$ environ

clone d'arduino micro (équivalent à leonardo) pour 4$ environ
