Boitier pour électronique et alimentation de CNC

Le circuit électronique de commande de la CNC, principalement composé d'une alimentation de ATX PC et d'un Arduino UNO accompagné d'un shield GRBL, avait bien besoin d'un boitier pour éviter de continuer à se trimbaler à l'air libre.

Conception

:DRAFT: Page en cours de rédaction

Besoins initiaux

  • Contenir entièrement une alimentation de PC (ATX) avec ses câbles pour éviter d'avoir plein de fils qui se trimbalent.
  • Quitte a utiliser une alimentation standard, essayer de la rendre simple à changer.
  • Ventilation suffisante permettre le refroidissement des contrôleur de moteur pololu, et de l'alimentation de PC.
  • Comporter des fiches et prises permettant de connecter/déconnecter facilement les 3 moteurs pas à pas ainsi que les capteurs de fin de course et probe de la machine
  • Avoir les boutons 3 de commande géré par GRBL : pause/hold, start/resume et soft-reset.
  • Comporter de voyants permettant de connaître l'état d'alimentation du boiter
  • Un switch on/off permettant d'allumer/éteindre l'alimentation
  • Un bouton d’arrêt d'urgence coupant l'alimentation des moteurs

Conception globale du boitier

Fixation de l'alimentation ATX

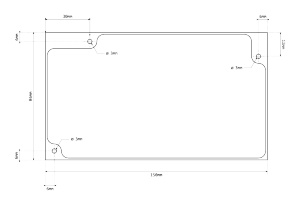

Implantation des vis : implantation_alim_atx.pdf

Connectique exterieur

Voyants et switch d'alimentation

Ventilation

Réalisation

Découpage des différents éléments dans du medium de 3mm à l'aide de la découpeuse laser Speedy 300 avec les couleur configurées comme suit :

  • Rouge (#FF0000) configuré en marquage : P: ??? V: ????
  • Bleu (#000FF) configuré en découpe : P: ??? V: ????
  • Vert (#00FF00) configuré en découpe : P: ??? V: ????

différents éléments

Difficultés rencontrées

Suites du projet

Photos
