Estampe De la gravure decoupe laser à la presse

Histoire (farfelue) du projet

Les plögs cherchaient une salle de musculation, par hasard, on leur a indiqué une salle où il y avait de la “font(e)”. Empilé.e.s les un.e.s sur les autres pour apercevoir à travers la porte vitrée des grosses machines en métal, et des personnes aux bras fort musclés. Les plögs avaient trouvé leur future activité de l'année et se sont aussi vite inscrit.e.s . Premier jour de la rentrée, les plögs se sont aperçu.e.s que c'était des cours de gravure … de la quoi, de la graaaaa … vuuuuu…re, c'est quoi ce truc ?

Différentes types de gravure

Un peu de vocabulaire :

  • Gravure (sens strict) : ensemble des techniques artistiques qui utilisent l'incision ou le creusement pour produire une image ou un texte. (définition Wikipédia)
  • Matrice (sens strict, gravure) : est une plaque de bois, métal, linoléum,… gravé, qui est enduite d'encre qui sera imprimé sur le support d'impression.
  • Estampe (sens strict): est le résultat de l'impression d'une gravure. tirage papier réalisé à partir de la gravure
  • Tirage : …

L'ensemble des illustrations sont personnelles et réalisées à l'aide Inkscape (contour et aplat). Liste des fonctions utiles en gravure sur Inkscape: (A venir)

En cours de test et d'écriture.

Travail sur lino/ gomme

Beaucoup de gommes ne sont pas compatibles, présence de chlore.

La composition de lino est compatible à la laser (huile de lin)

Test sur lino gris

Test sur lino marron

La xylographie (Travail sur le bois)

Murmurer à l'oreille du contre-plaqué et autres types de bois

Projet n°1 : Les mouettes

Fig. 1: Illustration sur Inkscape pluri-couleurs Fig. 2: Détail d'une planche de bois (matrice Fond), après la découpeuse laser {{::projets:estampe_de_la_gravure_decoupe_laser_a_la_presse:20171012_144519b.jpg?250||}} {{::projets:estampe_de_la_gravure_decoupe_laser_a_la_presse:20171012_144535b.jpg?250|}} </imgcaption Inkscapeinkscapedécoupeuse laserdécoupeuse laser Fig. 3: Les 4 plaques encrées avec les bonnes couleurs {{:projets:estampe_de_la_gravure_decoupe_laser_a_la_presse:20171215_114202.jpg?250|}}</imgcaption Fig. 4: PLÖGS : " WOuaouh, c'est trop beau comme çà !" Les plögs hésitent et se disputent sur le fait de passer la matrice à l'encre ou pas. Fig. 5: Tirage à la presse ET à la cuillère PLÖGS : " oohhh, on voit les traces de bois !" ; " Foutu Halo autour du loup"

But du projet :

  • Test avec du contre-plaqué 5mm

Date du début : 12 octobre 2017

Etapes :

  1. Dessiner le dessin sous Inkscape dans son intégralité
  2. Inverser les couleurs, blanc ( = ce qui sera imprimé sur la feuille de papier !) / noir ( = ce qui ne sera pas imprimé sur la feuille de papier)
  3. Envoyer le job, mode gravure standard, puis utilisez la découpeuse laser pour obtenir une belle matrice
  4. A l'atelier, encrez soigneusement au rouleau et à l'encre typographique noire, sa matrice, puis passage dans une presse à l'épreuve réglée à la bonne hauteur, avec papier fin (et plutôt absorbant).
  5. Et voilà, une estampe correcte (Ah c'est marrant, je pensais pas qu'on allait voir les marques de bois autour, mais c'est joli, parcontre l'halo, pas top.
  6. Pour essayer de limiter l'halo, de nouveau encrage, plus délicat, mais difficile sans petit rouleau, et cette fois ci, tirage à la main / à la cuillière. → mais toujours effet halo.

Réglages machine :

Matériaux : contre-plaqué de 3mm, type ””

Machine : Speedy 300 (bleue)

Réglages pour les jobs : gravure standard, 600 dpi

Selon les plaques :

Matrice : Puissance : 60 % ; Vitesse : 100% 1000Hz 1 0mm (off-set)

Temps : 10 min de gravure pour un A5

Bilan :

:OK: L'objet fini peut être la matrice en elle-même (très joli rendu avec ce matériau)

:OK: :KO: Même si le bois est gravé, selon la surface, les rouleaux utilisés, on peut voir encore les traces de bois de la planche (très joli mais pas du tout prévu lors du tirage)

:KO: Le halo autour du loup est du à l'encrage et à la forme de la matrice, et n'est pas récupérable même avec d'autres procédés de tirage (dont à la cuillère) , faire attention au forme isolé sur une plaque.

:KO: Une fois encrée avec de l'encre typographique, la matrice ne peut pas être récupérer à son état d'origine


Projet n°3 : Le renard

Fig. 6: Dessin .svg pour le marquage

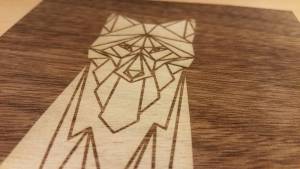

Fig. 7: Planche sortie de la laser puis travail manuel à la gouge

Fig. 8: Estampes (1) sur papier aluminium (2) sur papier publicitaire

But du projet :

* La gravure à la laser est un procédé “long”, 10 min pour un A5, les plögs se demandaient si c'était possible de reporter précisément son motif sur la matrice, puis d'enlever la matière de façon traditionnellement (ici aux gouges et scalpel).

Date du début : mi-octobre 2017

Etapes :

  1. Dessin sous Inkscape
  2. Ne garder que les contours des formes, et les mettre avec les bonnes couleurs rouge, en bleu (utiliser ici en tant que marquage)
  3. Transformer le fichier en job ( option “Découpe” uniquement) et envoyer le job
  4. Paramétrer la découpeuse laser (cf. les réglages ci-dessous) dont jouer avec le paramètre off-set de la machine
  5. Récupérer la plaque, et enlever aux gouges les matières restantes
  6. Encrage, et passage à la presse à épreuve

Réglages machine :

Matériaux : contre-plaqué de 5 mm

Machine : Speedy 300 (bleue)

Réglages pour les jobs : découpe , 600 dpi

Matrice :

Temps :

Bilan :

:OK: Imprimer sur de l’aluminium (récupéré de plaquette de chocolat) et sur des motifs existants, c'est chouette !

:OK: Le marquage est une technique qui marche très bien pour délimiter les zones à creuser, le simple marquage sans off-set est suffisant. L'offset n'importe pas une amélioration dans la découpe à la gouge.

:OK: La technique permet d'avoir la précision des tracés d'une laser pour le motifs, et de jouer sur un évidage non complet avec les gouges.

:KO: Même avec une plaque marquée, il faut être méticuleux lors du travail avec les gouges pour ne pas déborder surtout au niveau des bords.

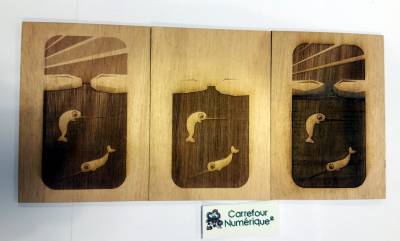

Projet n° 4: Licorne des mers

Fig. 9: Fichier .svg de base
:projets:estampe_de_la_gravure_decoupe_laser_a_la_presse:20171028_122046_bd.jpg?400| Fig. 10: Résultat de la gravure sur bois avant encrage et détails projets Fig. 11: Estampe finie

But du projet : Testé les différents modes de gravure du l'extension pour les jobs, pour trouver celle qui convient mieux (entre standard, multi-couches et … ). Illustration en nuance de gris, très marqué et séparés dans l'espace.

Etapes :

  1. Dessin sous Inkscape

Réglages machine :

Matériaux :

Machine : Speedy 300 (bleue)

Réglages pour les jobs :

Matrice :

Temps :

Bilan : :OK::KO:


Projet n°5: Martin-pêcheur en nuance de gris

Fig. 12: fichier vectoriel en nuance de gris Fig. 13: bois gravé et détail Fig. 14: estampe imprimé

But du projet : Testé d'autres paramètres de la gravure standard. Illustration en nuance de gris sur une image plus nuancés, plus petites zones, nuances plus proches.

Etapes :

  1. Dessin sous Inkscape
  2. Exporter en fichier .png
  3. Importer sur Photoshop /Gimp, et faire un effet de trame
  4. Le réimporter sur Inkscape et mettre un contour rouge pour la découpe à la laser
  5. L'envoyer à la découpe laser via le plugin, en utilisant la gravure standard

note> Matériaux :

Machine : Speedy 300 (bleue)

Réglages pour les jobs :

Matrice :

Temps :

</note>

:OK: ?? :KO: Plaque trop belle pour que je l'ose l'encrer :)


Projet n°6 : Toucans

Résultats :

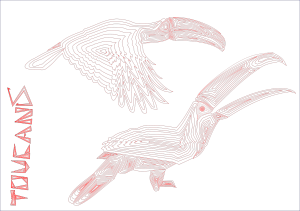

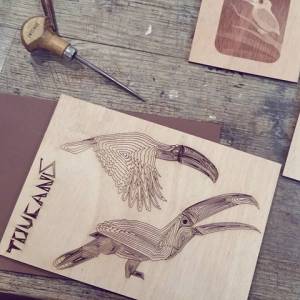

Fig. 15: Fichier .svg Fig. 16: Matrice gravée : Ah mince, Toucans est écrit à l'endroit sur la matrice, elle sera donc à l'envers sur l'estampe Fig. 17: Estampe imprimée

But du projet : Après le renard, les plögs se sont aperçus que les tracés juste en marquage sont visibles sur les tirages, est il possible de faire qu'une image avec du marquage. Nouveau visuel pour tester l'hypothèse.

Etapes :

  1. Dessin sous Inkscape

note> Matériaux :

Machine : Speedy 300 (bleue)

Réglages pour les jobs :

Matrice :

Temps :

</note>

:OK::KO:


Projet n°7 : Pluvier sur caillou

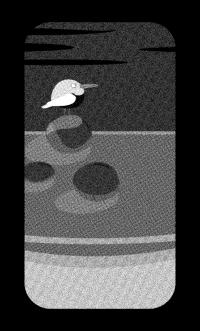

Fig. 18: Fichier vectoriel puis bitmap et tramé avec Photoshop/Gimp et inversé Fig. 19: ZOOM Fichier vectoriel puis bitmap et tramé avec Photoshop/Gimp et inversé Fig. 20: Bois gravé Fig. 21: Tirage de l'estampe

But du projet :

  • Essayer d'obtenir une estampe en nuance de gris en utilisant une méthode de tramage

Etapes :

1/ Choisir l'image en Noir et Blanc ou la dessiner (ici, dessin avec Inkscape en nuance de gris

2/ La passer sous un logiciel de traitement d'image (Photoshop ou Gimp), pour tramer l'image (voir zoom)

3/ L'importer l'image tramée sous Inkscape, rajouter le contour rouge de découpe et l'envoyer en job ( en gravure standard !)

4/ Passer à la machine et observer le résultat.

5/ Encrer la plaque et la tirer (presse à typographie)

Réglages machine : Je ne sais plus et je ne retrouve plus le papier. A voir lors de prochain test.

Bilan :

:OK: Très contente de cette technique et du rendu.

:OK: Technique facile à faire, et ou il est possible de contrôler finement la trame choisie.

:KO: Aucun !

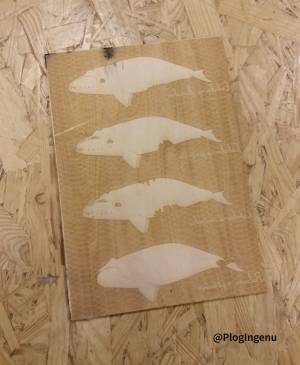

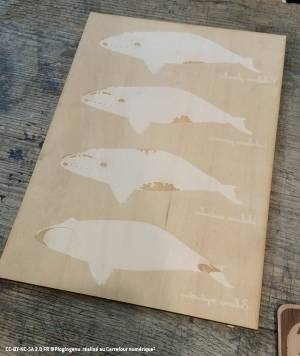

Projet n°8 : Baleines à bosse (0.1 et 0.2)

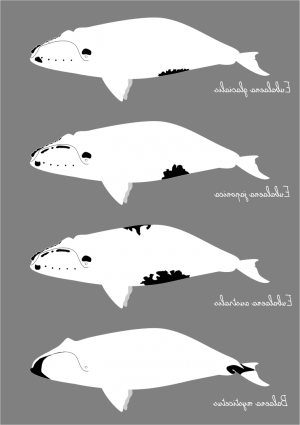

{{:projets:estampe_de_la_gravure_decoupe_laser_a_la_presse:g648_v2_plogingenu.png?200| Fig. 22: Fichier vectoriel v.0.1 et v0.2 Fig. 23: Bois gravés v.0.1 et v0.2 Fig. 24: Estampe v.0.1 et v0.2

But du projet :

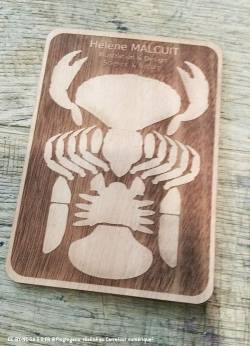

Projet n°9a : Crabe : carte de visite

Fig. 25: Fichier vectoriel Fig. 26: Bois gravé Fig. 27: Estampe

Projet n°9b: Crabe entier : carte de visite tampon

Fig. 28: Fichier vectoriel Fig. 29: Bois gravé Fig. 30: Estampe

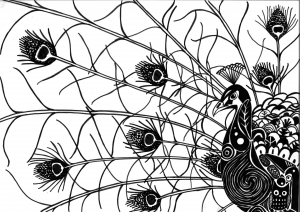

Projet n°10 : Paon - d'un typhon de sérigraphie à l'estampe

Etapes :

1/ Scanner le typhon (qui a servit à insoler)

2/ Si nécessaire, nettoyer le fichier et s'assurer d'avoir un fichier en noir et blanc

3/ Importer sous Inkscape le fichier bitmap

4/ Si neccessaire, vectoriser l'image

5/ Si nécessaire tracer un cadre en rouge de découpe

6/ Choisir l'extension Fablab»Gravure et decoupe laser puis choisir le mode gravure tampon (Important), 500dpi ou plus

Projet n°11 : Empereur, mais manchot avant tout, impression 1 passe plusieurs couleurs

Projet n°12: Martin-pêcheur 5 couleurs (3 plaques)

But du projet :

  • Chercher à comprendre de combien creuser la matière avec la laser, pour pourvoir imprimés les motifs désirés (ici, uniquement dessin noir et blanc sans nuance de gris ).
  • Test avec du contre-plaqué, type bouleau / contre plaqué japonais 3mm

Date du début : 5 février 2019

Techniques : 3 matrices pour 5 couleurs (bleu, orange jaune > 3+ Bleu foncé (bleu orange) + noir (addition des 3 couleurs)

Etapes :

  1. Dessiner le dessin sous Inkscape dans son intégralité
  2. Sous inkscape, séparer chaque couleur utilisée (ici, 3) sur une planche différente ayant le même format
  3. Sur chaque planche, convertir le blanc en noir, et la couleur en noir, utilisation d'un ou deux nuances de gris grand max
  4. rajouter sur chaque blanche, un cadre au tracé (ici, rouge), pour la découpe
  5. Enregistrer les fichiers créés, et les lancer sur la découpeuse laser, en mode “Gravure et découpeuse laser”, sélectionnez le mode ” Standard.
  6. Utilisez la découpeuse laser avec les réglages ci-dessous.
  7. A la maison, préparer les encres (essai avec de l'encre translucide), et encré les plaques.
  8. Préparer le plan de travail, fixer le cadre, fixer la feuille, puis rajouter et enlever les différentes plaques.
  9. Et voilà, une jolie estampe

Réglages machine :

Matériaux : contre-plaqué de 3mm, type “bouleau”

Machine : Speedy 300 (bleue)

Réglages pour les jobs : gravure standard, 600 dpi

Selon les plaques :

Paramètre de base inscrit sur le wiki

Bilan :

:OK: J'ai enfin trouvé un moyen de caler plusieurs plaques sans provoquer de décalage :). Utiliser un cadre (prévoir une mini encoche et retirer la plaque intérieure) et le fixer à la table Pour changer les plaques intérieures, utiliser une lame de culter sur la tranche de la plaque. Fixer la feuille sur le support à l'aide de scotch repositionnable.

:OK: Mélange des couleurs, approfondir l'utilisation d'encre transparente.(qui n'est pas forcément utile) (essayez avec du tramage)

:KO: Mélange de couleur, qui pourrait être encore améliorer (essaie de tramage pour la version 2)

===== Travail sur le lino / gomme à graver ===== A venir

But du projet : Testé les différents modes de gravure du l'extension pour les jobs, pour trouver celle qui convient mieux (entre standard, multi-couche et … ). Illustration en nuance de gris, très marqué et séparés dans l'espace. Etapes : - Dessin sous Inkscape - … note> Matériaux : Machine : Speedy 300 (bleue) Réglages pour les jobs : Matrice : Temps : </note> Résultats : Fig. 6 <note tip> :OK::KO: … </note>

Pour ceux et celles qui sont fainiant-e-s, voici les réglages trouvés grâce aux différents tests :

Épaisseur Type de job Machine Mode Puissance Vitesse Fréquence Passes Off-set Remarques
Contre-Plaqué (CP) 3mm/5mm Gravure standard Speedy 300 Gravure 60% à 85% 100% 1000 Hz 1 0 mm ok
Gravure tampon ..% …% …. Hz 1 0 mm
Découpe Découpe ..% …% …. Hz 1 0 mm pour préparation de la plaque → cf. projet Renard
Découpe Découpe (Marquage) ..% …% …. Hz 1 0 mm Gravure de ligne : cf projet Toucans
Gravure standard Speedy 400 Gravure ..% …% …. Hz 1 0 mm
Gravure tampon ..% …% …. Hz 1 0 mm
CP japonais 5mm Gravure standard Speedy 300 ..% 100% 1000 Hz 1 0 mm
Gravure tampon ..% …% … Hz 1 0 mm
Gravure standard Speedy 400 ..% …% … Hz 1 0 mm
Gravure tampon ..% …% … Hz 1 0 mm
Planche de bois brute 3mm Gravure standard Speedy 300 ..% …% … Hz 1 0 mm

===== Semaines ? : Et si on fabriquait des presses DIY pour le FabLab =====

Besoin de plusieurs personnes motivées, si intéressées, attrapez moi quand je suis au Fab Lab pour m'en parler. //graphism.fr/comment-fabriquer-simplement-une-presse-typographique-en-bois/
