Quoi de mieux à offrir à un nouveau né que quelque chose fait soit même. Je vais détailler ici la fabrication de quelques hochets en bois, rélisés à l'aide de plusieurs techniques : découpe laser, fraiseuse, …

ℹ️ : Cette documentation est en cours de rédaction

Fig. 1: Petite recherche sur le web pour l'inspiration

Après un petite recherche sur le web et quelque essais de dessin dans inkscape je suis partis dans un premier temps sur un petit chat et un petit lapin.

Fig. 2: Conception et dessin avec inkscape.

Les animaux seront doté d'un trou en leur centre dans lequel seront positionné des petits anneau en bois permettant de faire du bruit. Un tourillon traversant permettra de fixer ces anneau, et fera office de queue de l'animal, et de manche pour tenir le hochet.

Dans les design suivants j'ai finalement supprimé la partie manche, j'ai en effet remarqué que les petits doigts agrippaient finalement plus facilement le hochet par le trou central.

Fig. 3: Lapin et chats au sorti de la découpeuse laser. Pour ces deux premiers hochets j'ai utilisé des morceaux de planche de sapin de 20mm d'épaisseur récupéré dans le bac a chutes du fablab. La découpe principale ainsi que la gravure des yeux et nu nez des animaux a été effectuée à l'aide de la découpeuse laser (speedy 300) avec les réglages suivants : P:100 v:1.5, x8 passes (j'ai oublié de noter les paramètre de gravure).

La machine arrive à découper cette épaisseur de justesse (heureusement que le sapin est un bois peu dense), le fibres les plus dures n'étant pas toujours complètement découpée, et le coté des découpe est assez noir, pas charbonné mais un peu collant (le sapin n'est pas un résineux pour rien ) (Voir figure 3) Arrondir les angles et enlever la résine brûlée sur les tranche a ensuite nécessité pas mal d'huile de coude et de papier de verre .

Les manches on été réalisés à l'aide de tourillons de hêtre tournés en forme de mini battes de base-ball avec le micro-tour unimat. Les perçage, qui recueilleront ces manche, dans la tranche des hochet on été effectué a l'aide de la perceuse a colonne et d'un foret à bois (6mm).

Fig. 5: Vernissage des hochets.

Pour les petits anneaux (cf. figure 5) utilisés pour le “grelot” j'ai utilisé des petites planchette de bois de récupération (noyer, frêne, …). Je l'ai découpés à l'aide d'une petite scie cloche, j'ai agrandi le tour central de chaque anneau à la perceuse à colonne puis passé un petit coup de papier de verre afin d'arrondir les angles.

L'ensemble des pièces à ensuite été poncé à l'aide d'un papier de verre de grain fin, puis vernis (cf. figure 4) à l'aide de vernis acrylique (à l'eau) spécial jouets.

Petit astuce : un vernis à base aqueuse (à base d'eau quoi à va avoir tendance a relever les fibres du bois, un astuce est donc de mouiller les pièces a vernir, les laisser sécher puis les poncer afin de prévenir le redressement des fibres à la premier couche de vernis.

Fig. 4: Vernissage des anneaux.

Fig. 7: Tournage de petits anneaux en bois. Fig. 6: Ourson decoupé à la fraiseuse cnc

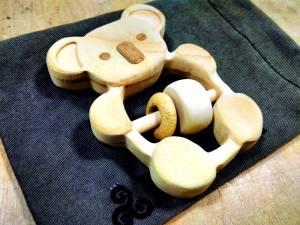

Fig. 9: Previsualisation 3D de la découpe du koala (camotics+blender). Fig. 8: Koala en relief, avec nez et yeux en incrustation de noyer. Fig. 11: CNCJS, pilotage de la découpe du koala Fig. 10: Génération du gcode de découpe a partir du dessin svg avec JSCut
