[Documentation en cours]

L'association de médiation scientifique dont je fais partie organise depuis plusieurs années un festival de films intergénérationnels, et cette année nous voulions faire des trophées nous-mêmes pour les lauréats. S'appuyer sur les ressources du Fab Lab était l'occasion d'apprendre de nombreuses choses (que j'ai pris plaisir à découvrir) et de réaliser des projets originaux.

Comme il s'agit d'un festival de court-métrages, il nous semblait que les trophées à réaliser devaient rappeler le thème du cinéma. Nous avons donc commencé par fabriquer des caméras en bois (grâce aux talents de menuisier de mon collègue), sur lesquelles il nous fallait fixer des plaques en métal rappelant l'intitulé du festival et la catégorie des gagnants. L'idée était alors de trouver un métal potentiellement compatible avec l'utilisation d'une découpeuse laser. Après quelques recherches, nous nous sommes tournés vers l'acier, qui semblait pouvoir donner un bon rendu. Les plaques à réaliser seraient de 130×55 mm et seraient ensuite fixées aux caméras en bois déjà réalisées.

J'ai tout d'abord utilisé le logiciel de dessin vectoriel Inkscape pour réaliser les lettres à marquer sur l'acier. Après quelques tests de diverses polices d'écriture, je me suis tournée vers celles qui poseraient potentiellement le moins de problèmes lors de l'utilisation de la découpeuse laser (polices en “bâton” par exemple). Comme il y a deux catégories de gagnants pour notre festival, j'ai dessiné deux visuels dont les dimensions correspondent à la taille du rectangle de 130×55 mm :

Une fois le métal acheté chez Weber métaux (plaque d'acier de 1mm d'épaisseur) et les fichiers .svg terminés, nous avons effectué avec l'aide d'un médiateur du Fablab des tests de marquage (gravure en mode coupe) à la découpeuse laser. Il est apparu qu'il fallait utiliser les machines (que ce soit la Speedy 300 ou la Speedy 400) à 100% de puissance, à vitesse très lente et en faisant plusieurs passes sur la ligne de découpe.

Voici donc les réglages que nous avons utilisés pour le marquage avec la Speedy 300 :

• Puissance : 100 ; Vitesse : 0,1 ou 0,2 ; Fréquence : 2000Hz ; Nombre de passes : 3.

Etant donné la vitesse très lente du déplacement du laser, il fallu compter environ 28 minutes pour achever le job.

Après le travail de marquage, il faudra découper la plaque d'acier aux dimensions du dessin pour pouvoir ensuite les fixer aux trophées caméra (qui seront achevés).

Un léger tâtonnement pour trouver les réglages capables de marquer de l'acier, finalement vite réglé grâce aux tests.

Nous nous sommes rendus compte lors de l'utilisation des découpeuses laser que la plaque de métal que nous avions s'était légèrement tordue à l'endroit du deuxième marquage. Cela a néanmoins suffit à perturber le travail du laser qui n'a pu terminer le deuxième fichier. Apparemment la puissance du laser et les passes successives auraient suffi à tordre légèrement l'acier ?

Peut être trouver un métal plus facile à marquer en faisant de nouveaux tests ?

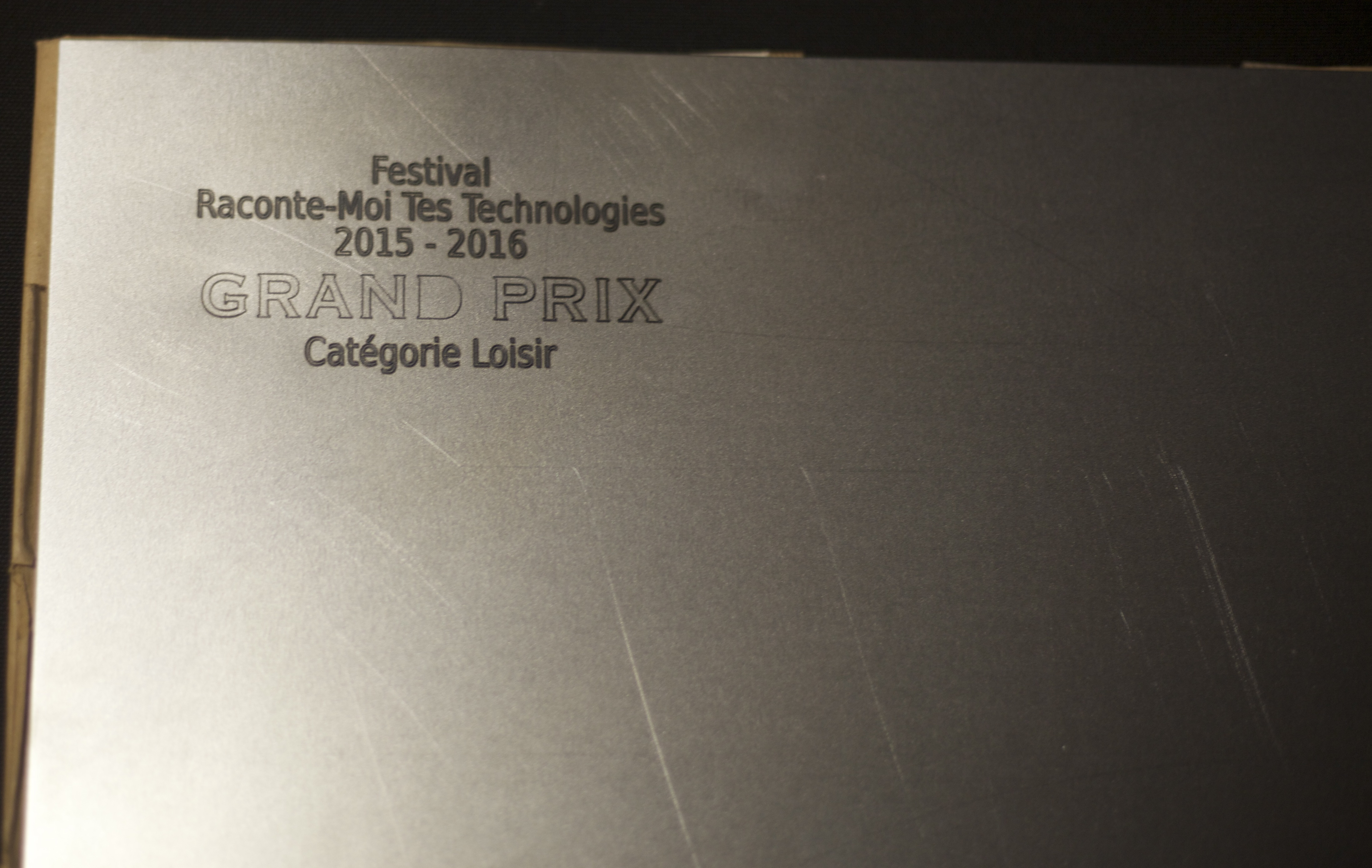

Un exemple de ce que j'ai pu obtenir provisoirement avec la Speedy 300 :

C'est un rendu sympa, sauf qu'il manque l'intérieur de la lettre “D” que le laser n'a pas marqué…
