Mode d'emploi Inkscape pour utiliser les effets “Croquis” et “Hachures” sur une photo afin d'obtenir un tracé vectoriel “crayonné” qui pourra être utilisé avec une découpeuse laser (gravure en mode découpe), ou un traceur.

Inkscape sera utilisé pour (voir les photos ci-dessous de gauche à droite) :

1. Partir d'une photo raster (jpeg, png) en bichromie
2. Vectoriser la photo
3. Récupération des contours des zones à crayonner
4. Utilisation du mode “croquis” pour dessiner un contour crayonné
5. Utilisation du mode “hachure” pour remplir l’intérieur des zones “noires”
6. Réglage des hachures pour un effet “fait à la main”
7. Assemblage du contour et des hachures pour la gravure finale

• Ouvrir la photo dans inkscape
• sélectionner la photo
• ouvrir le menu chemin > Vectoriser le bitmap (Maj+Alt+B)
• sélectionner “seuil de luminosité”
• désélectionner “empiler les couches”
• valider
• déplacer la partie vectorielle qui est placée au dessus de la photo
• La photo peut être supprimée d'inkscape

la vectorisation décrite ci-dessus permet d'obtenir des zones noires dont on cherche à hachurer le fond et crayonner le contour On peut vérifier que tout est correct en changeant le fond de l'image (le noir devient la couleur de fond choisie) et en mettant une couleur de contour (cf. l'image 3 ci-dessus pour un fond blanc et un contour noir)

• sélectionner l'image vectorisée avec un contour sombre et sans fond
• effectuer une copie de l'image et sélectionner la pour travailler dessus
• ouvrir le menu chemin > Effets de chemin (maj+ctrl+7)
• cliquer sur + pour ajouter un effet, choisir “Croquis”
• modifier les réglages da,s les préférences de l'effet de chemin, pour obtenir l'effet désiré

Si vous ouvrez le fichier svg ci-dessus dans inkscape, vous pourrez voir les réglages utilisés en affichant le menu “effets de chemin” sur inkscape et en cliquant sur l'image comportant des effets de croquis. Les réglages utilisés s'affichent à droite dans “effet de chemins”

• sélectionner l'image vectorisée avec un contour sombre et sans fond
• effectuer une copie de l'image et sélectionner la pour travailler dessus
• ouvrir le menu chemin > Effets de chemin (maj+ctrl+7)
• cliquer sur + pour ajouter un effet, choisir “Hachures”
• la case “Générer un chemin d'épaisseur variable” ne doit pas être cochée pour une gravure correcte (on ne veut que des traits “simple” sans épaisseur)
• l'angle et la fréquence” des hachures ne se règle pas dans les options à droite, mais directement sur le dessin

• sélectionner les hachures (un cadre en pointillé apparaît autour du dessin)
• sélectionner le mode édition des nœuds (flèche rouge n°1 ci-dessus) : plein de carrés gris (les points de contrôles) apparaissent sur le dessin
• déplacer le carré vert qui est apparu au centre (et légèrement à droite) de la zone hachurée (flèche rouge n°2 ci-dessus)
  • rapprocher le carré du centre augmente la fréquence des hachures
  • déplacer le carré verticalement permet de régler l'angle des hachures

• modifier les réglages dans les préférences d'effets de chemin à droite pour obtenir l'effet désiré.

Les portraits n°5 et 6 ont des réglages différents, le n°6 ayant plus d’éléments aléatoire pour un effet “à la main”

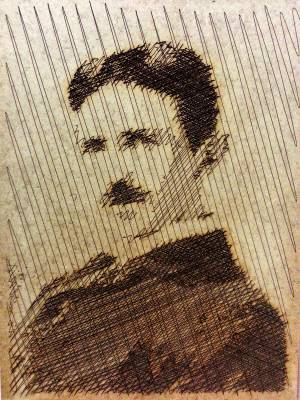

• prendre le dessin du contour en croquis et le centrer par rapport aux hachures (n°4 et n°6)
• passer les traits en rouge pour une gravure en mode découpe
• un réglage de gravure en mode découpe sur médium qui fonctionne : Puissance 15, vitesse 2

Inkscape sera utilisé pour (voir les photos ci-dessous de gauche à droite) :

1. Partir d'une photo raster (jpeg, png) en niveau de gris
2. Vectoriser la photo en 4 niveau de gris (possible d'en faire plus, il faut ensuite multiplier les réglages de hachures)
3. Utilisation du mode “hachure” pour remplir l’intérieur de chaque zone grise avec un réglage différent

• Ouvrir la photo dans inkscape
• sélectionner la photo
• ouvrir le menu chemin > Vectoriser le bitmap (Maj+Alt+B)
• sélectionner “niveau de gris”
• choisir “4” passes
• sélectionner “empiler les couches” : on souhaite que les niveau de gris “foncés” soit un empilement des hachures des niveaux plus clairs, les couches claires doivent donc exister “sous” les couches plus foncées. c'est ce que fait cette option
• Il est possible de régler l’onglet option pour éviter de se retrouver aves des couches vectorielles trop complexes qui mettent à genou l'ordinateur
• valider
• déplacer la partie vectorielle qui est placée au dessus de la photo
• La photo peut être supprimée d'inkscape

• sélectionner l'image vectorisée
• dégrouper l'image (Maj+Ctrl+G)
• sélectionner chaque couche (en commençant par la plus claire) et y intégrer des hachures comme décrit plus haut.

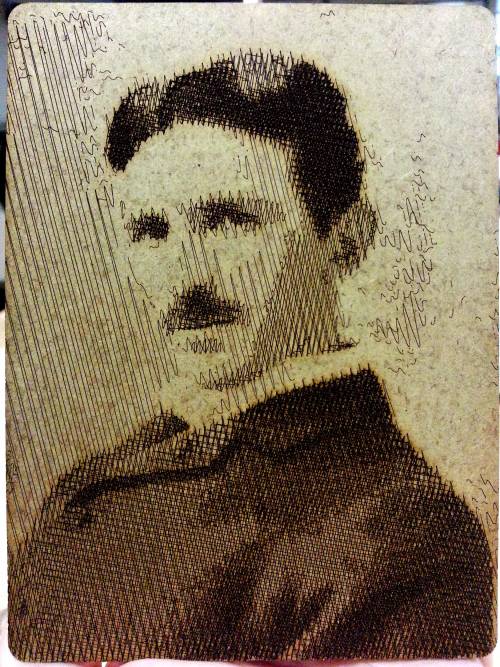

Dans l'exemple, les couches claires ont des hachures plus espacées. J'ai essayé de modifier les angles pour suivre les lignes de la photo. Il est possible de voir les réglages effectués pour chaque couche en ouvrant le svg dans inkscape et en regardant les “effets de chemins” de la grosse image de droite

Il semble compliquer de regrouper les couches hachurées une fois le travail effectué, et la mise a l'échelle a tendance a “casser” les hachures. Pour régler le problème, une fois que toutes vos achures sont correctement réglées :

• copier coller votre travail dans la page
• transformer cette copie en chemin : menu chemin' > objet en chemin'' (Maj+Ctrl+C)
• vous pouvez grouper les couches ensemble et modifier “proprement” l’échelle/taille du chemin ainsi obtenu
