Carte de Voeux Decoupe fine d'un renard et d'un loup

Fiche projet

Comme chaque fin d'année, il y a les traditionnelles carte de voeux, envies de transformer cette “corvée” en petit moment de bricolage, bidouillage, et en même temps pourquoi s'initier à l'imprimante 3D avec du 2D extrudé.

Tout en répondant à une question technique de départ :

  • Quelle finesse (quelle largeur de trait) utilisée pour faire des cartes très aérées tout en gardant une certaine solidité ?
  • Jusqu'à quelle finesse (quelle largeur de trait) utilisée pour faire des petites pièces imprimées en 3D ?

Conception

Etape 0 : l'inspiration

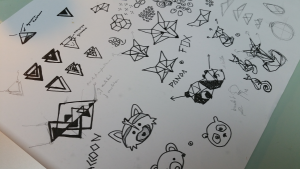

Inspiration via internet et gribouillage sur papier. Une fois l'idée claire du design, c'est partie pour le travail sur l'ordinateur avec le logiciel Inkscape.

Etape 1 : Réaliser du dessin sous Inkscape

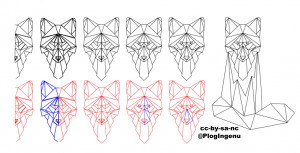

En utilisant l'outil plume (“Tracer des courbes de Bézier et des segments de droites”), tracer la tête du loup puis son corps. Même étape pour le renard.

Le fichier ainsi est utilisable tel quel pour de la gravure à la découpeuse laser, pour certaines fraiseuses, pour l'illustration.

Si vous avez du mal à tracer des traits droits, sélectionner le 3ème mode : “Créer une séquence de segments de lignes droites” lors de l'utilisation de l'outil “Tracer des courbes de Bézier et des segments de droites”

Etape 2 : Préparer les fichiers

Etape 2a : Préparer le fichier pour la découpeuse laser

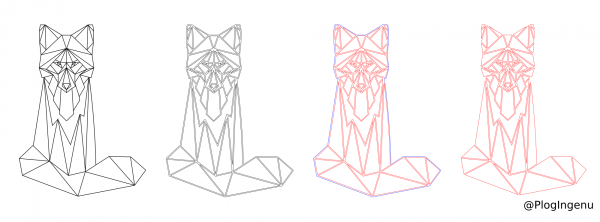

Une fois l'épaisseur du trait choisi, il faut préparer le fichier pour découper que les intérieurs des triangles, il faut :

- Transformer les segments de droites (les tracés), en contour, en utilisant “Contour en chemin”

- Enlever la couleur et mettre les contours en rouge

- Séparer les chemins. Faites Chemin> Séparer, permet ainsi du supprimer le contour extérieur de la forme.

Le fichier est ainsi prêt pour être découper sur le support de votre choix

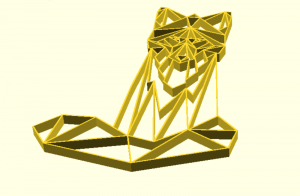

Etape 2b : Préparer le fichier pour l'imprimante 3D

Re-partir du fichier de l'étape 1,

Elargir le tracé si nécessaire :

- Enregistrer le fichier .svg (Inkscape) en fichier .scad (OpenSCAD) en utilisant l'extension suivante : gdesign avec le code : linear_extrude(hauteur en mm).

Penser a bien recadrer votre page autour de l'illustration avant d'utiliser l'extension, et de mettre votre dessin en bas à gauche de la page.

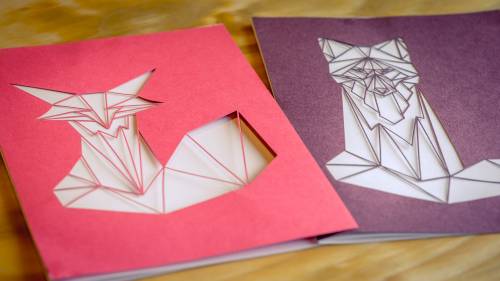

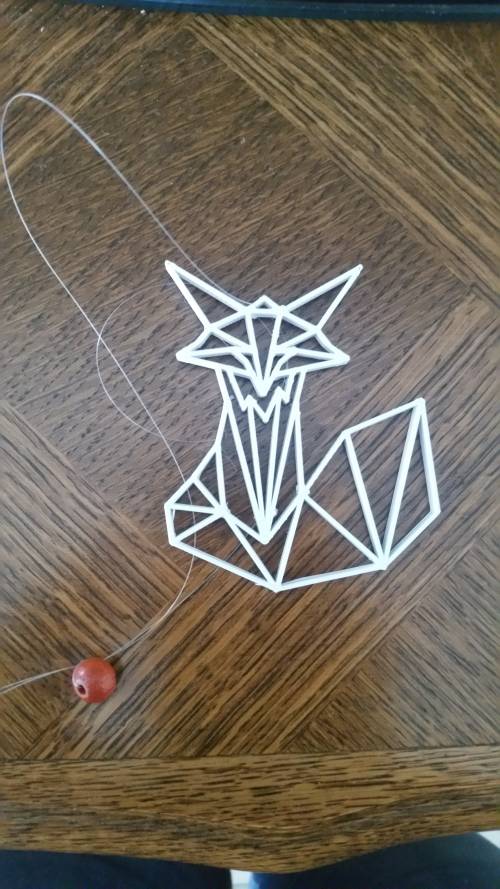

Photos

Merci à Bumblebee pour une partie des photographies ! ^^

Suites du projet
